鞏膜鏡的設計
(上)
前言:
第二代非球鞏膜鏡~美視季?硬性鞏膜接觸鏡將于近日隆重上市!其諸多創新的光學設計為患者帶來了更優異的視覺體驗。為了更好的了解鞏膜鏡相關設計思路,“美視季”鞏膜鏡專研課堂將分兩期介紹鞏膜鏡設計的那些事兒~
鞏膜鏡雖然被業內稱為大號RGP(硬性角膜接觸鏡),但是設計難度、考慮的方面比RGP更為復雜,其不僅要考慮與角膜之間的安全距離以解決角膜敏感帶來的不適,同時也要考慮鏡片與角鞏膜緣區或著陸區的舒適距離。同時,由于其直徑相對較大,旋轉、掉片的問題都需要更多的考慮和解決。
本期將從人眼結構的角度帶來鞏膜鏡三區設計VS四區設計、著陸區切線VS弧線設計、環曲VS非環曲設計各自的優劣勢。
1、角(鞏)膜緣區、前部鞏膜形狀呈切線狀

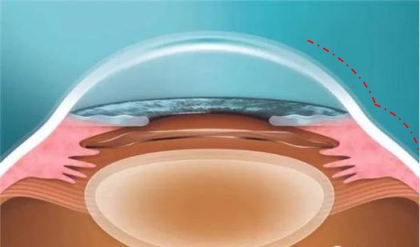

角(鞏)膜緣,即角膜與鞏膜移行區,寬約1.5-2.0毫米,由于透明的角膜嵌入不透明的鞏膜內,并逐漸過渡到鞏膜,所以在眼球表面沒有一條明確的分界線(圖1)。
圖1
驗配鞏膜鏡片時,角(鞏)膜緣是一個非常重要的參數依據,人們通常印象中,角鞏膜緣區和前部鞏膜連接部通常假設是弧形與弧形的連接形態。(圖2)
圖2

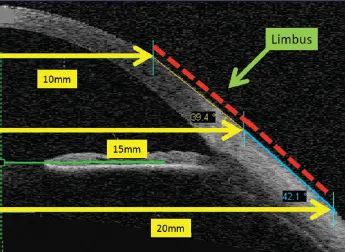

隨著技術的進步,先進的診斷儀器及測量手段不斷出現,如Scheimpflug 成像、摩爾輪廓測量和OCT,讓人們對與鞏膜形態有了更深刻、精準的認識。美國太平洋大學一項基于使用OCT測量鞏膜形態的研究發現,角膜和鞏膜的過渡區(即角鞏(膜)緣區)的形態是直線的(圖3)。
圖3
這項研究涉及48個人96只正常眼,測量評估了眼球前部8個不同子午線方向的形態。這其中大多數的角膜鞏膜過渡區展現出切線的形態。此外,在同一只眼的不同子午線上,也測量到了不同的角膜和鞏膜的過渡區形態2。
對于前部鞏膜的形態(介于直徑15.0mm和20.0mm間),通常認為這個區域的形狀是凸?fàn)畹?,畢竟眼睛是一個球形。但是結果與此相反,多數案例中前部鞏膜的形態依然展現出切線(直線),其數量遠大于我們通常認為的凸?fàn)睿ㄍ範畈蛔?/3的數量)2。
2、角(鞏)膜緣區、前部鞏膜是非對稱性的

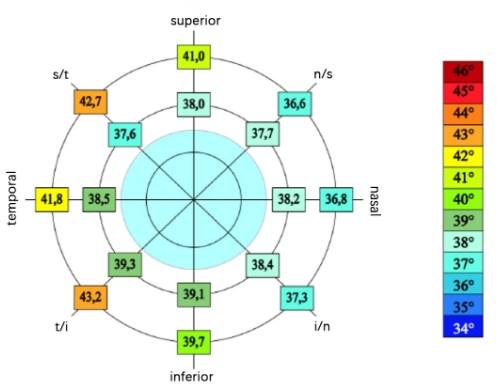

在上述太平洋大學的研究中也測量了角鞏膜緣的切線角度和鞏膜的切線角度。他們用Visante (Zeiss)眼前節OCT測量并分析了切線角的數據。從圖4中可以看出角鞏膜緣(中間一圈表示)的鼻側方向會比其他方向要更平坦些,這也符合角膜地形圖中鼻側角膜較平坦的現象。
圖4
大體上角鞏膜緣各方向的切線角沒有明顯的統計學差異,而鞏膜部則不同,尤其是在鼻側和顳下有著顯著的差異。如果以下方切線角為中間參考的話,鼻側部分切線角比較小即較平坦,而顳側部分切線角更大即更陡峭。即使在同一只眼的不同子午線之間,每個人角鞏膜緣及前鞏膜形狀依然呈現很大的不同。角鞏膜緣的切線角差異平均為1.8度,而鞏膜區切線角的差異平均高達6.6度2。
綜上,可以看到角膜、角鞏膜緣、鞏膜的形態對于不同的人群、病患在同一子午線都是有差異的,變量極多,因此在鞏膜鏡設計過程中至少需要考慮如何精細設計以便更好的與不同角鞏膜形態所匹配,整體區域區分越細會帶來更精準的驗配。
■ ■
1、三區設計VS四區設計
盡管不同的廠商在鏡片設計參數上會有些許差異,但基本的鏡片結構仍遵循基礎理論設計。首先我們來介紹標準球面設計鞏膜鏡(此處球面設計指同軸旋轉對稱的設計或非環曲設計)的結構和設計原則。

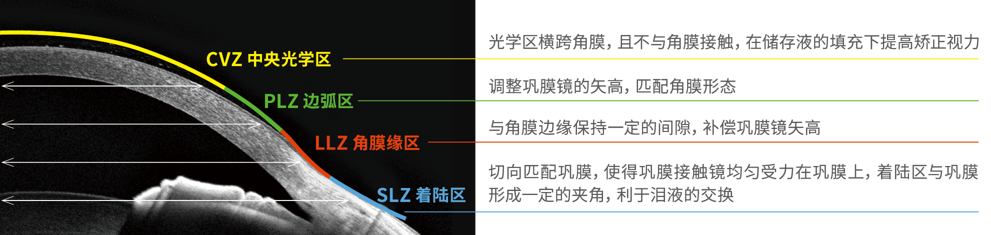

在鏡片結構上,傳統標準球面設計鞏膜鏡可以分為以下三個區域3(圖5):
1. 光學區(Optical zone)
2. 過渡區(Transition zone)
3. 著陸區(Landing zone)
圖5

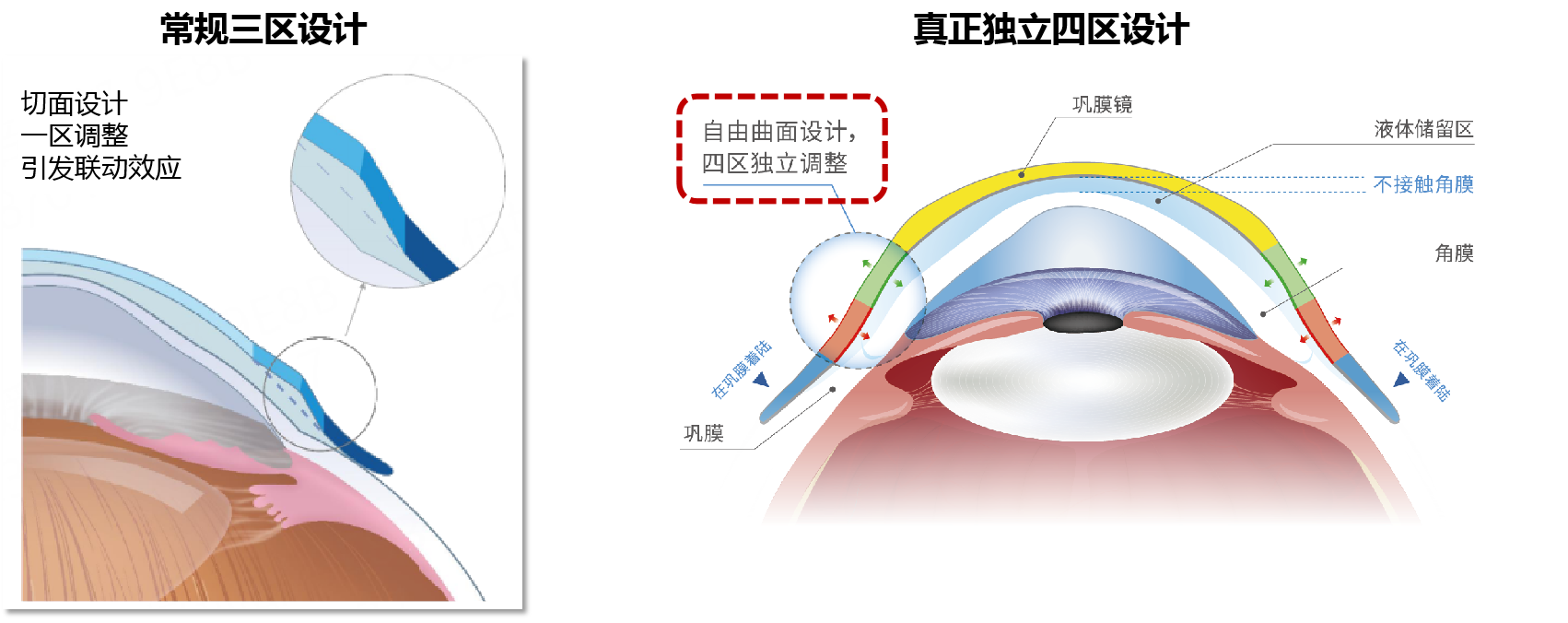

傳統三區設計滿足了一些角膜高度敏感、配戴傳統RGP不舒適的不規則角膜散光、眼表疾病患者的舒適性需求,在臨床應用了有數十年。但是通過第一部分的研究結論,我們看到人眼在過渡區(含角(鞏)膜緣區)不同區域存在不同的切線角、同時由于鼻側顳側高低不同的形態,如果僅以過渡區進行平滑設計,在角鞏膜緣切線角較高的區域,鞏膜鏡有可能會有所接觸而造成患者配戴的不舒適,因此將過渡區再細分,分為邊弧區、角(鞏)膜緣區。獨立四區的設計將鞏膜鏡與角膜緣區保留一定的間隙是更為精細的,能更好的匹配不同角鞏膜形態,同時也可以起到保護該區域干細胞的作用。
圖6
圖 7
2、著陸區切線VS弧線設計
在第一部分中我們看到前部鞏膜更大比例的呈現了切(直)線形狀,不同的鞏膜鏡在這一部分的設計也有不同,有的為切線設計、有的為弧線設計,其目標都為保證鏡片在沉降過程中壓力均勻分布在鞏膜著陸區。
弧形著陸區的鞏膜鏡的尾部與鞏膜有一定的縫隙,有利于內外部氧氣互換,提高配戴鞏膜鏡后的透氧性,但是容易刺激結膜、形成血絲。
圖8

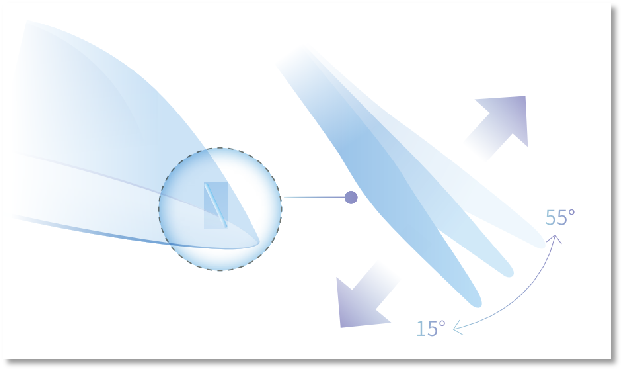

切線著陸區設計的鞏膜鏡契合了人眼前部鞏膜的形態,不僅可以減少鞏膜鏡邊緣和鞏膜顳側眼瞼之間的相互作用,這種切線擬合也可以減輕對眼睛的壓力,提高配戴的舒適度并增加鏡片配戴時間1。另外,可以根據不同人眼前部鞏膜切線角的大小進行著陸區切線角不同角度的設計,精準控制鏡片與眼球的接觸面積,有效減少眼球與鏡片邊緣的摩擦,實現鞏膜鏡淚液交換和配戴穩定的最佳平衡。
圖9
3、環曲VS非環曲設計

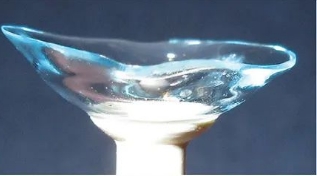

70%以上的鞏膜鏡患者多為不規則角膜散光人群,除此之外普通的高度散光患者對于鞏膜鏡也有一定的需求,經過數十年的發展,近幾年來多種散光設計的鞏膜鏡發展相當迅速,包括前環曲(前散)、后環曲(后散)或雙環曲(雙散)設計的鞏膜鏡。
前環曲設計的鞏膜鏡散光位于光學區,是針對改善視覺質量(例如殘余眼內散光)而設計的,但使用的前提是鏡片的定位需穩定,但鞏膜形態的不對稱性和上下眼臉的壓力也會導致鏡片旋轉及角度偏移,效果并不理想,所以一般情況下較少使用單獨的前環曲鞏膜鏡。而后環曲設計實際上是指將鞏膜鏡著陸區(或過渡區)制作為環曲式設計來改善定位,這不會影響鞏膜鏡的中央光學區,在第一部分內容中我們看到大部分人的眼前表面形狀會有某些程度的非旋轉對稱性,因此非旋轉對稱式(環曲面)的鏡片對于鞏膜鏡的配戴而言,是較符合眼球生理結構的,這樣可以使每個象限的壓力被平均分擔,并不會有某個象限或區域承受較大的壓力,進而減少血管壓迫和結膜白化的機率。雙環曲設計(圖10)則結合了后環曲設計及前環曲設計,即利用環曲設計的著陸區來改善定位并利用前表面光學區來矯正殘余散光。
圖10
隨著科技的進步,人們對角膜與鞏膜形態的認識越來越深入。為了更好的匹配不同的形態、提高配戴舒適度及持久性,創新四區、切線設計著陸區、雙環曲、非球面等等鞏膜鏡的設計越來越為醫生和患者所接受。未來,隨著加工工藝的發展,鞏膜鏡將會逐漸進入千人千眼的個性化定制的階段,成為視光及眼表疾病治療領域的利器。
本期的“美視季”鞏膜鏡專研課堂就到這里啦,下一期我們將帶來鞏膜鏡的設計(下),來聊聊影響鞏膜鏡視覺質量的相關設計。如果您有其他希望了解的話題,也歡迎在評論區留言~
參考文獻:
1.Daddi Fadel: The influence of limbal andscleral shape on scleral lens design
2.《Eye shape and scleral lenses》Kojima R, Caroline PJ, Graff T, Kinoshita B, Copilevitz L, Achong-Coan R, van der Worp E, Lampa M,
3.Eef van der Worp,(2015),A Guide to Scleral Lens Fitting (2 ed.);10-22
