“美視季”鞏膜鏡

  專研課堂第七課！

Class of

scleral lens

第2代非球鞏膜鏡~美視季^?硬性鞏膜接觸鏡將于近日隆重上市！其諸多創新的光學設計為患者帶來了更優異的視覺體驗。在設計鞏膜鏡時，我們需全面考量，既要確保它與角鞏膜及眼球形態的完美契合，更要著重提升其光學性能，以顯著改善患者的視覺質量。兩者兼顧方能精準應對患者的眼部疾病，實現最佳的治療效果。

上期關于“鞏膜鏡的設計”的文章中我們從人眼角鞏膜形態的角度了解了鞏膜鏡各區域形態不同設計的各自的優劣勢，本期我們將從如何提升視覺質量的角度介紹鞏膜鏡在光學設計方面的研究進展。

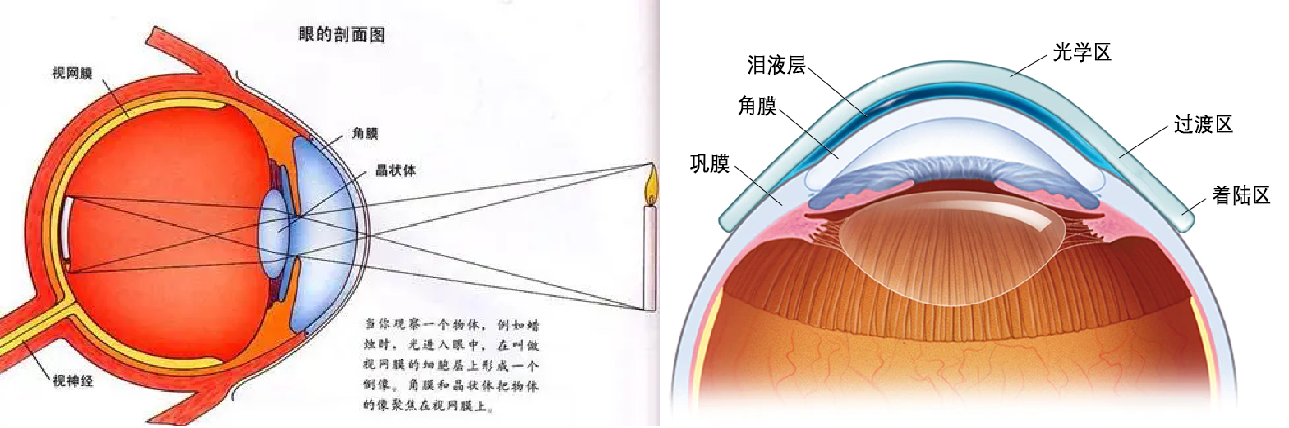

與所有的光學鏡片一樣，鞏膜鏡的設計發展也都由看的清向看的好、看的真的方向持續發展著。我們知道，人眼的主要屈光介質為角膜和晶狀體，光線通過角膜、晶狀體、玻璃體等組織進入視網膜后成像，而配戴鞏膜鏡后，角膜完全由液體覆蓋，全眼像差主要來源于晶狀體；另外鞏膜鏡的中央?yún)^(qū)域?yàn)楣鈱W(xué)區，由鏡片的曲率和光度共同構建了一個理想的光學界面。因此鞏膜鏡光學區與人眼晶狀體之間的像差的理想匹配對于視覺質量的提升至關重要。

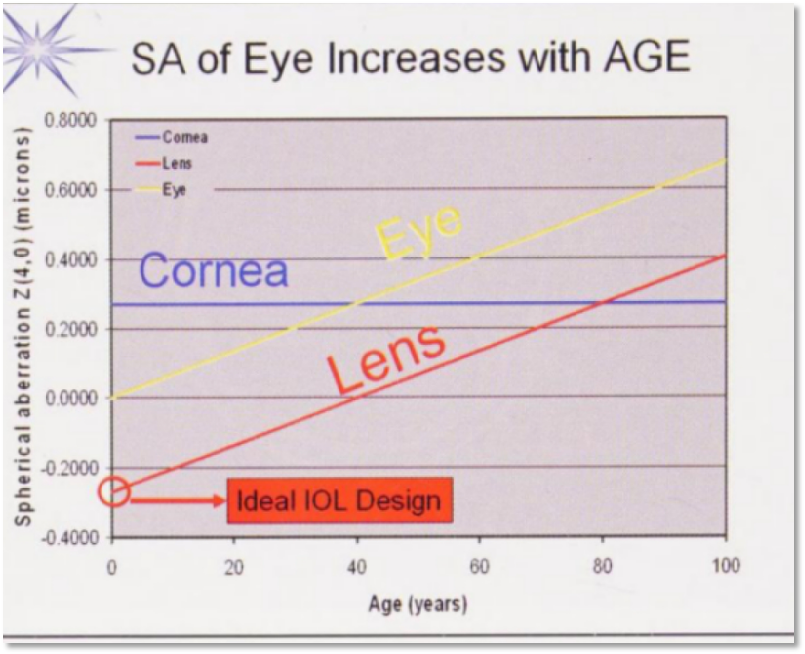

Holladay¹等人對不同年齡的人眼球差值的研究表明 ，人眼角膜為固定正球差，其不隨年齡的增長而改變。而年輕人的晶狀體為負球差，因此可抵消角膜的正球差而擁有良好的視覺質量。隨著年齡的增長，晶狀體逐漸向正球差轉變，和角膜正球差疊加后形成全眼更大的正球差，引起了視覺干擾，如眩光、暗環境對比敏感度下降。

非球面鞏膜鏡設計解決了視覺干擾的問題，但是距離看的好、看的真依舊有一些實際問題需要解決。

自從1961年Smirnov首次測量人眼波前像差以來，至今已有60余年的歷史。?波前像差是指實際波前與理想無偏差狀態的波前之間的偏差，這種偏差是由于人眼的屈光系統并不是完美的，光線在傳播過程中會發生改變，導致形成的波前發生變形。波前像差可以分為?單色像差和色光像差，單色像差包括?球差、?彗差、?像散、?場曲和?畸變，而色光像差則包括?位置色差和?倍率色差。波前像差對視覺質量有重要影響，可能導致視力下降或視覺不適。

波前像差常用的表達方式為Zernike多項式。Zernike多項式為一正交于單位圓上的一組函數，通過Zernike多項式，眼光學系統像差可以量化。

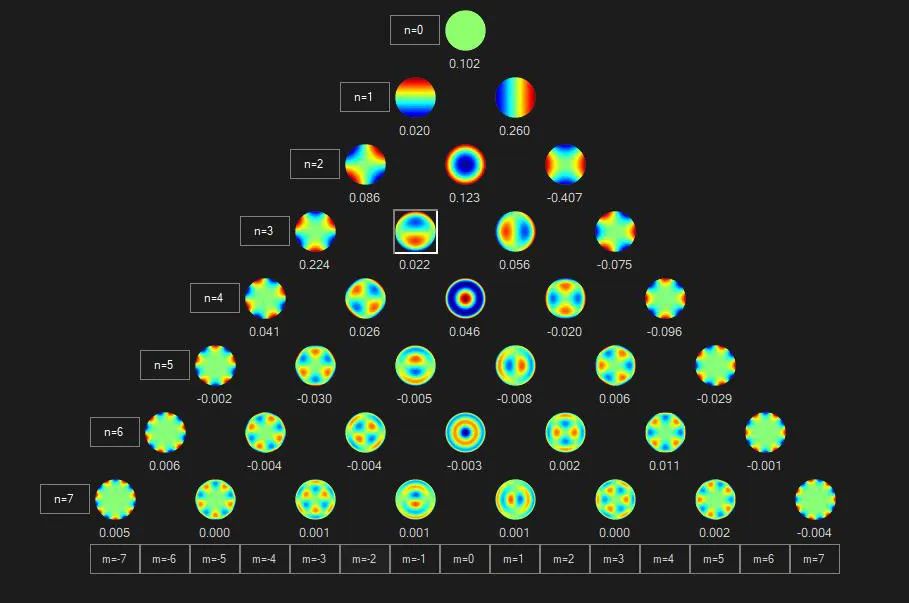

Zernike多項式可以把波前像差分解為多階成分。常用的 Zernike多項式為7階35項。0~2階為低階像差，可以用球柱鏡矯正；3階及以上為高階像差，無法用球柱鏡矯正。

0階：各方向均勻、平整的波陣面，即無像差；

1階：沿著x軸和y軸傾斜；

2階：Z20球性離焦（近視、遠視），Z2-2散光（45/135°軸向），Z22散光（90/180°軸向）；

3階：類彗差，Z3-1垂直彗差，Z31水平彗差，Z3-3 Z33三葉草差；

4階：類球差，Z40球差，Z4-2 Z4-2二級散光，Z4-4 Z44四葉草；

5階及以上：更復雜的波陣面像差，只有瞳孔非常大時才顯露出。

另根據SCOPE Study的“鞏膜鏡在美國的適應癥調查”的研究，鞏膜鏡74%應用于不規則角膜散光患者、16%應用于角膜疾病?？梢钥吹?，配戴鞏膜鏡的患者角膜的情況都比較差，角膜前表面存在這各種缺陷和變形，存在不規則的散光或者規則的高度散光，有的甚至還有慧差，三葉草等高階像差，這些高階像差的存在，大大限制了患者視覺質量的進一步提升。

有缺陷和變形的角膜圖例

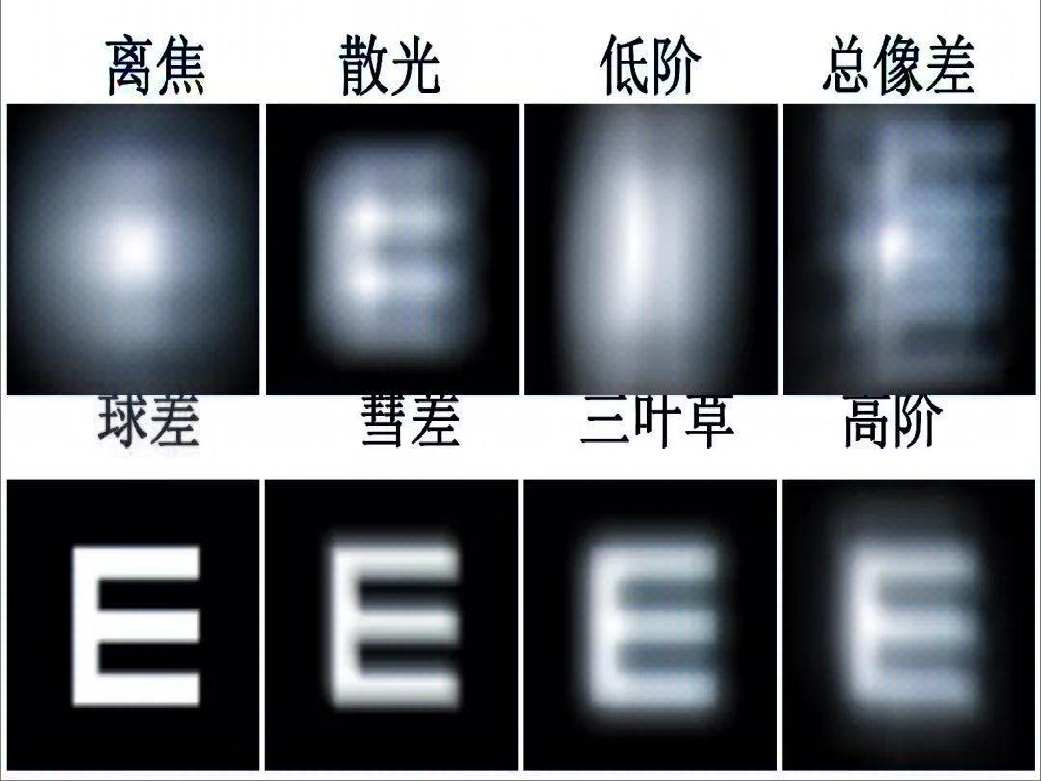

各種像差示意圖

如何將人眼波前像差降到最低、有效地提升配戴鞏膜鏡患者的視覺質量？鞏膜鏡的設計者進行了非常多的探索。如美視季^?硬性鞏膜接觸鏡所采用的“相位調制”專利設計，其通過角膜地圖儀得到個性化的人眼角膜的非球面系數及角膜前表面矢高分布數據，建模、擬合、對實際表面矢高和擬合矢高殘值運用澤尼克多項式展開后再轉換成相位分布數據得到完整的角膜前表面?zhèn)€性化人眼模型；通過個性化人眼光線追跡，得到全眼不同瞳孔情況下的波前像差分布特性和幅度，以此給出針對性的相位調制和補償?shù)南癫钪?；?strong style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important;">疊加相位調制函數在鞏膜鏡前表面光學區，對各個入射視場的特定光學像差進行調制，實現目標像差的平衡或者矯正。通過以上的設計、調制，可以精準地補償人眼角膜波前畸變，達到“高清多一行”之視力水平和視覺質量。

鞏膜鏡光學設計理論將日趨完善、工藝實現日益精進，在不懈追求更高視覺質量的愿景下，我們相信，未來將會涌現出更多卓越的鞏膜鏡設計理念。

參考文獻：

1.Holladay, Quality of vision; essential optics for the cataract and refractive surgeon

2. 瞿佳. 視光學理論和方法（第3版）[M]. 人民衛生出版社, 2018.

3. 王雁, 趙堪興. 波前像差與臨床視覺矯正[M]. 人民衛生出版社, 2011.

4. 吳晉芳，袁志勇，陳思，謝培英. 波前像差的視光學理論與應用[J]. 中國斜視與小兒眼科雜志，2006，04：49-52.
